GIẢI PHÁP KẾT NỐI VOIP TỔNG ĐÀI TDA & TDA
1. Mô tả

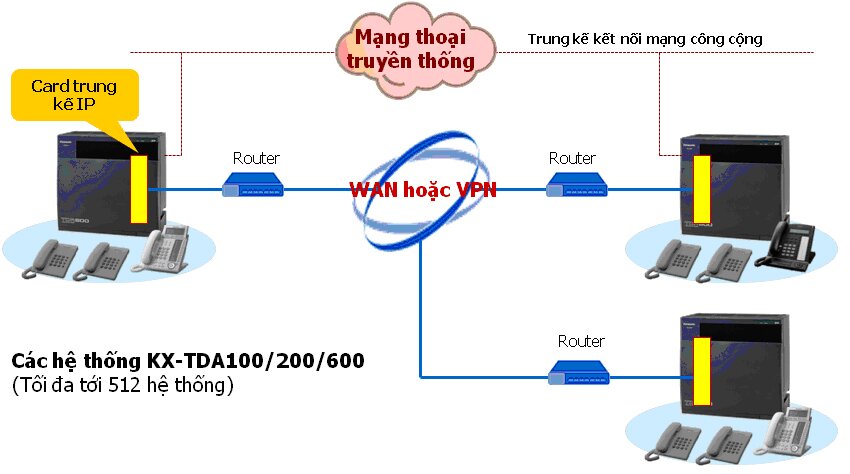

Mỗi hệ thống tổng đài KX-TDA100/200/600 sử dụng một hoặc nhiều card trung kế IP (IP GW Card) với số kênh tùy chọn, cùng kết nối vào một mạng LAN, WAN hoặc VPN. Việc kết nối cho phép tất cả các hệ thống đều có dịch vụ TIE
Card trung kế IP (IP GW Card) có hai loại:
§ KX-TDA0484 : Card 4 kênh trung kế IP (H.323)
§ KX-TDA0490 : Card 16 kênh trung kế IP (H.323)
§
Số kênh trung kế IP tối đa:
§ TDA100/200 : 64 kênh trung kế IP (H.323)
§ TDA600 : 640 kênh trung kế IP (H.323)
§
Các chuẩn mã hóa (CODEC) TDA hỗ trợ: G.711, G.729a, G.723.1
TDA không hỗ trợ NAT/NAPT, trừ trường hợp các thiết bị hỗ trợ NAT H.323
2. Đối tượng khách hàng
§ Doanh nghiệp nhiều chi nhánh
§ Doanh nghiệp đang sử dụng các tổng đài TDA
3. Lợi ích
§ Sử dụng đơn giản
o Các hệ thống tổng đài được kết nối đều hỗ trợ các dịch vụ TIE
o Các máy nhánh của các hệ thống gọi cho nhau đơn giản (bấm trực tiếp số máy nhánh hoặc bấm thêm đầu mã của từng tổng đài, tùy chọn trong khi cấu hình hệ thống)
o Các dịch vụ truyền, chuyển hướng cuộc gọi thực hiện trên toàn hệ thống mạng tổng đài
o Tự động kết nối thoại bằng đường công cộng khi đường IP có sự cố
§ Tiết kiệm chi phí liên lạc
o Nhờ công nghệ VoIP có thể tiết kiệm được băng thông thoại đồng thời chia sẽ băng thông với các ứng dụng dữ liệu khác dẫn tới chi phí thoại giảm nhiều.
o Máy nhánh ở tổng đài này sử dụng trung kế của tổng đài khác nhằm tiết kiệm phí thoại đường dài.
4. Yêu cầu phần cứng
§ Tổng đài
o Tổng đài Panasonic KX-TDA100/200/600
o Card trung kế IP: lựa chọn
§ KX-TDA0484
§ KX-TDA0490
o Các card trung kế kết nối mạng công cộng và card máy nhánh các loại
§ Kênh truyền: Các lựa chọn

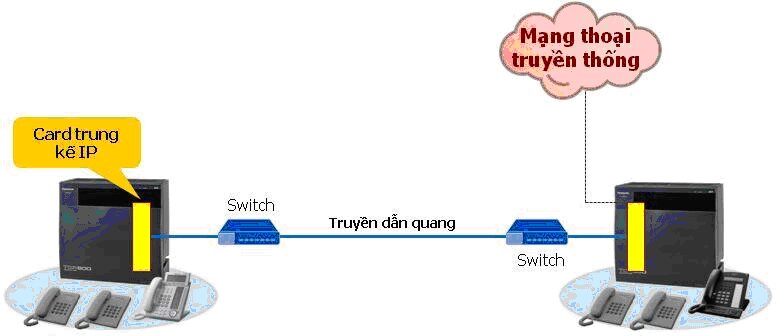

o Mạng LAN, WAN hoặc VPN thiết lập nhờ các thiết bị mạng (Switch, Router, VPN…) và đường truyền dẫn quang (cáp quang)
o Mạng WAN, VPN thiết lập nhờ các thiết bị mạng (Router, VPN, …) và kênh truyền thuê từ nhà cung cấp
o Thuê dịch vụ WAN, VPN trực tiếp từ nhà cung cấp.
§ Băng thông
o Yêu cầu cho 1 kênh trung chuẩn G.711 : 70.7 – 84kbps
o Yêu cầu cho 1 kênh trung chuẩn G.729a : 14.7 – 28kbps
o Yêu cầu cho 1 kênh trung chuẩn G.723.1 5.3kbps: 9.8 – 18.7kbps
o Yêu cầu cho 1 kênh trung chuẩn G.723.1 6.3kbps: 10.8 – 19.7kbps
